SIL
- Safety Integrity Level 이란 Safety Function에 의해 제공되는 위험저감 수준을 나타내며, 어떤 Safety Instrumented Function(SIF)에 요구되는 성능(performance)에 대한 measurement 임
- 각각의 safety function에 대하여 표준에 따라 약간씩 상이한 형태로 안전무결성 등급이 정의되며(SIL 1 ~ SIL 4, SIL A ~ SIL D, PLa ~ Ple, CAT1 ~ CAT4 등), 각각의 등급은 해당 function 의 위험스런 실패(dangerous failure) 의 허용 가능한 수준을 정의
- SIL 등급의 숫자가 높을수록 안전무결성 수준이 높음(안전성 관리의 수준 또한 높아져야 함)
- SIL은 Safety Integrity Level의 약자로 시스템의 최초 개념 설계부터 폐기까지를 예측하여 설계와 생산에 접목시키는 기술로 설계, 시험 및 운용자료를 수집/분석 Database화하고 RAMS 요소별 예측 및 분석활동을 실시하여, 설계지원/평가, 설계개선 및 대책 방안 도출로 최고의 제품 품질과 안전성을 확보하는 체계공학 기술임
- SIL은 IEC 61508을 기본규격으로 산업분야별로 차별화하여 관련규격을 적용
- 각 산업분야 별 규격 기준으로 안전성의 확보에 필요한 분석, 설계, 구현, 테스트, 유지보수 활동과 관련된 기술적, 절차적 요구사항을 안전무결성 수준별로 차별화하여 적용
인증 정보
- 산업 분야 별 규격
| 기본 규격 | IEC 61508(Meta Standard) |
| RAILWAY(철도) | EN50126(IEC62278) EN50128(IEC62279) EN50129(IEC62425) |
| AUTOMOTIVE(자동차) | ISO26262 |
| MARINE(선박 관련) | ISO 17894 IEC 60092-504 |
| NUCLEAR(핵원자력) | IEC61513 |
| AEROSPACE(항공우주) | DO-178 DO-254 |
| 기계제어 | ISO 13849 |
| 의료 | IEC 62034 |
| 가정용기기 | IEC 60730 |
<SIL 등급>
| SIL4 | 10,000~100,000년 사이에 예상치 못한 장애 발생 가능 |
| SIL3 | 1,000~10,000년 사이에 예상치 못한 장애 발생 가능 |
| SIL2 | 100~1,000년 사이에 예상치 못한 장애 발생 가능 |
| SIL1 | 1~100년 사이에 예상치 못한 장애 발생 가능 |

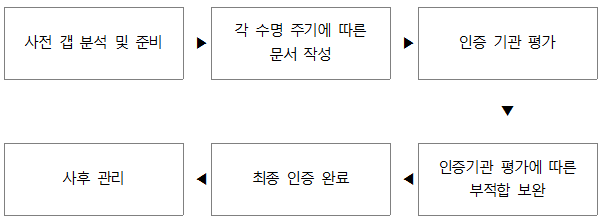

준비
- 필요문서
1) 안전 요구사항 사양(Safety Requirements Specifiction)
2) 어셈블리 도면 및 유사한 것을 포함한 상세 설계 정보(Detailed design information, including assembly drawing and similar)
3) 부품목록(Part list)
4) 보유 시험보고서(Test reports)
5) 차원 도면(Dimensional drawing)
6) 필드에서의 시뮬레이션 및 피드백(Simulation and feedback from field)
7) 기술에 대한 자세한 정보(Detailed information about Diagnostic Techniques-HW&SW)
